MARS TOPCON M10

Solución residencial para energía limpia y sostenible. Paneles solares modulares para techos o superficies planas, ideales para optimizar el consumo y cuidar el medio ambiente.
Z.STORE3K H.STORE6K PANEL SOLAR
    • Energía limpia y sostenible para hogares.
    • Instalación modular para techos.
    • Apta también para superficies planas.
    • Optimiza el consumo eléctrico doméstico.
    • Reduce la dependencia de la red pública.
    • 120 semiceldas monocristalinas TOPCON M10.
    • Tecnología multibusbar de alto rendimiento.
    • Semiceldas divididas en dos mitades para mayor eficiencia.
    • Cadenas paralelas para mejor gestión del sombreado.
    • Marco de aluminio anodizado negro de 35 mm.
    • Diseño atractivo y moderno.
    • Eficiencia de conversión superior al 22 %.
    • Alta durabilidad en exteriores.
    • Fácil instalación.
    • Ampliable según necesidades de energía.

Guía y Funcionamiento

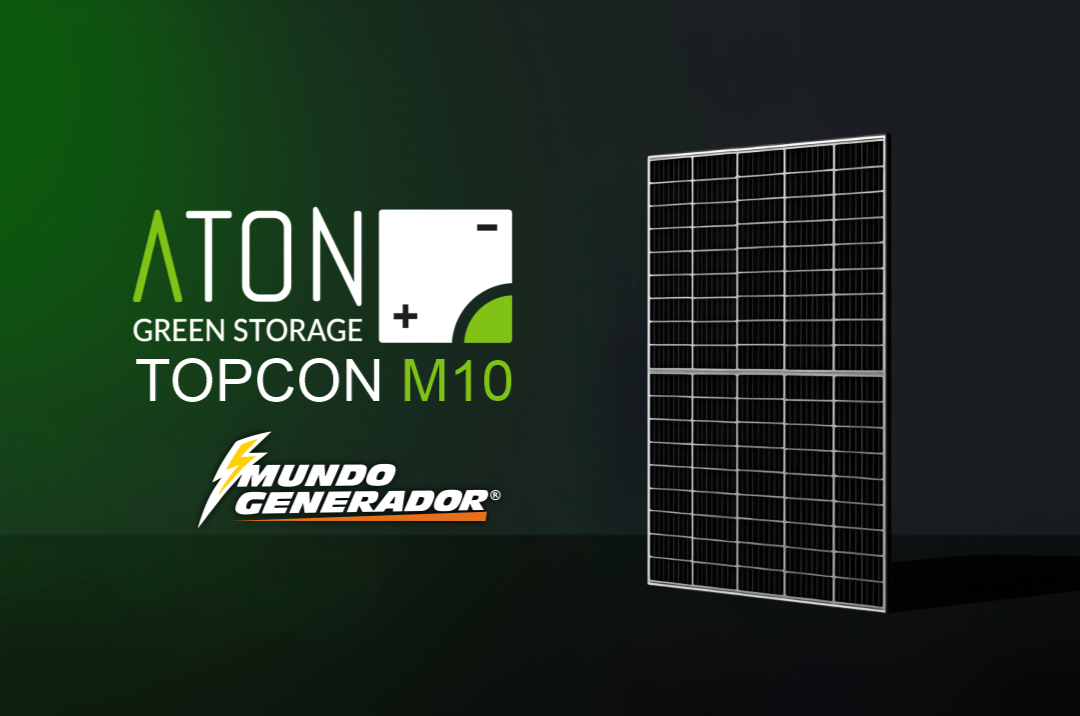

imagen Aton H Store

Tabla técnica

Serie MARS TOPCON M10 – 480 W
Tipo de Producto Panel solar fotovoltaico monocristalino
STC A-HCM480/120-TC/M10
Potencia máxima (Pmax) (W) 480
Voltaje de circuito abierto (Voc) (V) 42.71
Corriente de cortocircuito (Isc) (A) 14.31
Voltaje a máxima potencia (Vmpp) (V) 35.38
Corriente a máxima potencia (Impp) (A) 13.57
Eficiencia del módulo (%) 22.17
Parámetros eléctricos en NOCT
Potencia máxima (Pmax) (W) 361
Voltaje de circuito abierto (Voc) (V) 40.57
Corriente de cortocircuito (Isc) (A) 11.55
Voltaje a máxima potencia (Vmpp) (V) 33.27
Corriente a máxima potencia (Impp) (A) 10.85
Características de la temperatura
Coeficientes de temperatura Pmax (W/°C) - 0,30 % / °C
Coeficientes de temperatura de COV (V/°C) - 0,25 % / °C
Coeficientes de temperatura Isc (A / °C) + 0,046 % / °C
Temperatura nominal de funcionamiento de la celda NMOT (°C) 45 ±2 °C
Condiciones de funcionamiento
Temperatura del módulo operativo - 40 °C ~ +85 °C
Voltaje máximo del sistema 1500 voltios
Clasificación máxima de fusibles en serie 25 A
Carga frontal nominal 5400 Pa
Carga trasera nominal 2400 Pa
Clase de protección II
Presupuesto
Tipo de célula Mono M10 182 | Tipo N – multibusbar
Peso 24,5 kg ±3 %
Dimensiones 1909 x 1134 x 35 mm (±0,7 %)
Tamaño de la sección transversal del cable 4 milímetros2, cable de aproximadamente 130cm, compatible con QC4
Número de células 120 (6x20)
Caja de conexiones IP67, 3 diodos
Marco Aluminio anodizado negro
Vidrio frontal Vidrio templado de 3,2 mm de alta transmisión y bajo contenido de hierro.
Detalles del embalaje
Tipo de contenedor 40′HC
Número de palets 24
Piezas por palet 31
Cantidad total de módulos 744
